鑄渣機的溫度差主要由以下兩種情況產(chǎn)生:

  (1) 客觀溫差: 由當?shù)丶竟?jié)和氣溫變化而產(chǎn)生，

  (2) 主觀溫差: 由高溫原料經(jīng)過熱傳導(dǎo)、熱輻射等途徑傳遞到設(shè)備而產(chǎn)生。

  下面對因為高溫原料的主觀溫差產(chǎn)生的變形進行分析。

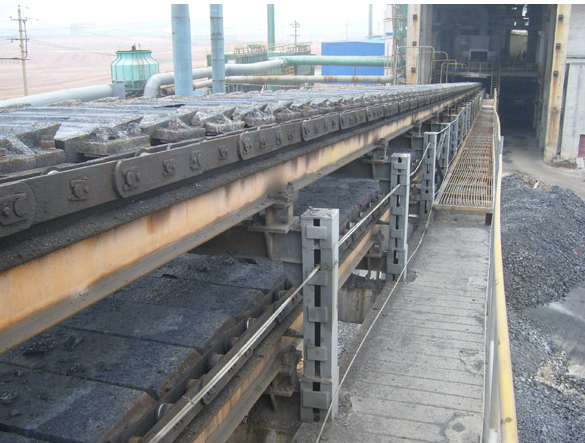

  某鑄渣機底部共有11 個支柱子做支撐，支柱等距離排列，那么每個支柱之間的鑄渣機長度為L，整個鑄渣機的長度即為10L。根據(jù)噴淋區(qū)可以把鑄渣機分成三部分，高溫空冷區(qū)域、水冷區(qū)域、空冷區(qū)域。

  高溫空冷區(qū)域: 鑄渣機渣從澆鑄點流入鑄渣機內(nèi)的模具，渣在高溫空冷區(qū)域把溫度散發(fā)到空氣。所占長度為3L，該區(qū)域渣的表面溫度約1 000℃，渣溫傳遞到設(shè)備后，該區(qū)域內(nèi)的設(shè)備表面溫度約100℃。

  水冷區(qū)域: 高溫渣在該區(qū)域通過噴淋水冷方式把渣的表面溫度迅速降低，渣的內(nèi)部溫度不斷往外擴散?？梢园蠢鋮s要求設(shè)置頂部噴淋和底部噴淋裝置。所占長度為5L。渣的溫度一旦進入水冷區(qū)域后，表面溫度將會急劇降低，該區(qū)域渣的表面溫度約100 ~ 250℃。該區(qū)域內(nèi)的設(shè)備表面溫度約30 ~ 60℃。

  空冷區(qū)域: 渣經(jīng)過水冷區(qū)域后，又進入了空冷區(qū)域，通過空氣帶走熱量。在該區(qū)域內(nèi)，渣的內(nèi)部溫度繼續(xù)往外擴散，表面溫度逐漸提高。所占長度為2L，該區(qū)域渣的表面溫度約200 ~ 400℃，該區(qū)域內(nèi)的設(shè)備表面溫度約30 ~ 60℃。

  整個鑄渣機的長度為10L，高溫空冷區(qū)域長為3L，若設(shè)備溫差100℃，那么根據(jù)熱膨脹系數(shù)，其膨脹量約0.003L。水冷區(qū)域和空冷區(qū)域約7L，若設(shè)備溫差50℃，其膨脹量約0.0035L 。
